نصب کلکتور گرمایش از کف؛ راهنمای کامل و گام‌به‌گام

سیستم گرمایش از کف به دلیل راندمان بالا و پخش یکنواخت گرما در ساختمان‌ها به سرعت جایگزین روش‌های سنتی مانند شوفاژ و بخاری شده است. در قلب این سیستم، کلکتور گرمایش از کف قرار دارد که وظیفه تقسیم آب گرم بین مدارهای مختلف کف را بر عهده دارد. در ادامه با آموزش کامل نصب کلکتور گرمایش از کف، اجزای آن، مراحل نصب، قیمت کلکتور گرمایش از کف نکات فنی و خطاهای متداول آشنا می‌شویم.

اهمیت نصب صحیح کلکتور گرمایش از کف

کلکتور در واقع مغز سیستم گرمایش از کف است. اگر این بخش به‌درستی نصب نشود، تعادل گرما بین فضاها به هم می‌خورد و مصرف انرژی بالا می‌رود. نصب درست کلکتور باعث می‌شود:

• هر فضا دمای خاص خود را داشته باشد.

• آب گرم به‌طور یکنواخت بین مدارها تقسیم شود.

• از نشت، افت فشار و هواگرفتگی جلوگیری گردد.

• تعمیر و نگهداری سیستم آسان‌تر شود.

در مجموعه تاسیسات تهران پایپر، تمامی مراحل نصب کلکتور توسط متخصصان باتجربه و طبق استانداردهای اروپایی انجام می‌شود.

اجزای اصلی کلکتور گرمایش از کف

قبل از شروع نصب، باید با اجزای اصلی کلکتور آشنا شویم. هر کلکتور شامل دو بخش اصلی است:

• کلکتور رفت (Flow Manifold): وظیفه انتقال آب گرم از بویلر به مدارها را دارد.

• کلکتور برگشت (Return Manifold): آب سردشده را از مدارها جمع‌آوری کرده و دوباره به منبع گرما بازمی‌گرداند.

سایر اجزای مهم عبارت‌اند از:

• شیرهای تنظیم دبی (Flow Meters)

• پمپ سیرکولاسیون

• اکچویتورها (Actuators)

• شیرهای قطع کن و هواگیری

• ترمومتر و فشارسنج

• اتصالات و پایه‌های نگهدارنده

وجود این تجهیزات باعث کنترل دقیق دمای هر فضا و افزایش راندمان سیستم می‌شود.

انتخاب محل مناسب برای نصب کلکتور گرمایش از کف

انتخاب محل نصب، پایه و اساس عملکرد صحیح سیستم است. توصیه کارشناسان Grant UK و NextLevel UFH این است که:

• کلکتور در مرکز واحد یا طبقه نصب شود تا طول لوله‌ها تقریباً برابر باشند.

• فاصله آن تا پکیج یا موتورخانه کم باشد تا افت حرارت کاهش یابد.

• در ارتفاع ۳۰ تا ۵۰ سانتی‌متری از کف قرار گیرد.

• در محلی خشک، قابل دسترسی و دارای تهویه مناسب نصب گردد.

کلکتور معمولاً درون جعبه فلزی نصب می‌شود که به‌صورت توکار در دیوار تعبیه می‌شود و دارای درب محافظ است.

نمایندگی لوله api سپاهان

مراحل نصب کلکتور گرمایش از کف (گام به گام)

در این بخش مراحل نصب کلکتور گرمایش از کف را به‌صورت مرحله‌ای توضیح می‌دهیم:

۱. آماده‌سازی محل و تجهیزات

پیش از نصب باید نقشه لوله‌کشی کف ساختمان مشخص شود. جعبه کلکتور در محل تعیین‌شده نصب و تراز می‌شود. سپس ابزارهایی مانند نوار تفلون، آچار، بست فلزی و پمپ تست فشار آماده می‌گردند.

۲. نصب بدنه کلکتور

پایه‌ها و ریل‌های نگهدارنده داخل جعبه پیچ می‌شوند. سپس دو ردیف کلکتور رفت و برگشت روی آن‌ها قرار می‌گیرد. در این مرحله دقت کنید که مسیرهای رفت و برگشت (FLOW و RETURN) اشتباه وصل نشوند.

۳. اتصال کلکتور به پکیج یا موتورخانه

دو لوله رفت و برگشت از بویلر یا پکیج به ورودی‌های کلکتور متصل می‌شوند.
نکات مهم:

• استفاده از اتصالات رزوه‌ای برنجی با نوار تفلون باکیفیت

• جلوگیری از پیچش یا فشار زیاد روی لوله‌ها

• کنترل نشت پس از اتصال

۴. اتصال لوله‌های گرمایش از کف به کلکتور

در این مرحله، مدارهای لوله‌کشی کف به کلکتور وصل می‌شوند.

• لوله رفت هر مدار به قسمت بالایی کلکتور

• لوله برگشت به قسمت پایین

اگر لوله‌ها از جنس PEX یا PERT باشند، باید از مهره و بوش مخصوص برای اتصال مطمئن استفاده شود.

۵. نصب شیرهای تنظیم، اکچویتور و پمپ

اکچویتورهای برقی روی شیرهای مدارها بسته می‌شوند تا با ترموستات هر اتاق هماهنگ شوند.
پمپ سیرکولاسیون نیز در صورت نیاز، روی بخش برگشت نصب می‌شود تا جریان آب در تمام مدارها ثابت بماند.

۶. هواگیری و تست فشار

پیش از پوشاندن کف، باید تمام هوا از سیستم خارج شود. سپس با استفاده از پمپ دستی یا برقی، فشار سیستم تا حدود ۵ بار بالا برده می‌شود و برای ۲۴ ساعت نگه داشته می‌شود.
اگر فشار کاهش نیابد، سیستم سالم است و می‌توان بتن‌ریزی را آغاز کرد.

چرا اب سینک ظرفشویی تخلیه نمی شود

انواع کلکتور گرمایش از کف

کلکتور گرمایش از کف یا Manifold یکی از اصلی‌ترین اجزای سیستم گرمایش از کف محسوب می‌شود که وظیفه توزیع یکنواخت آب گرم بین مدارهای مختلف کف ساختمان را برعهده دارد. این کلکتورها در چند نوع اصلی تولید می‌شوند:

1. کلکتور برنجی (Brass Manifold)
   این نوع از جنس برنج مقاوم ساخته شده و طول عمر بالایی دارد. مقاومت زیاد در برابر خوردگی و فشار بالا باعث شده برای سیستم‌های بزرگ و دائمی گزینه‌ای ایده‌آل باشد.

2. کلکتور استیل یا استنلس استیل (Stainless Steel Manifold)
   از نظر ظاهری زیبا و مقاوم در برابر زنگ‌زدگی است و در پروژه‌های لوکس یا مناطقی با رطوبت بالا استفاده می‌شود.

3. کلکتور پلیمری (Composite or Polymer Manifold)
   سبک‌تر، مقرون‌به‌صرفه‌تر و مناسب برای ساختمان‌های مسکونی است. تحمل فشار آن نسبت به نوع فلزی کمتر است ولی نصب و نگهداری آسان‌تری دارد.

4. کلکتور مجهز به دبی‌متر (Flowmeter Manifold)
   در این مدل، روی هر مدار دبی‌متر نصب شده تا میزان جریان آب در هر لاین قابل تنظیم باشد. این نوع برای تنظیم دقیق دما و تعادل حرارتی بین فضاها بسیار مناسب است.

به‌طور کلی انتخاب نوع کلکتور به عواملی مانند متراژ ساختمان، فشار پمپ، برند لوله‌ها و بودجه پروژه بستگی دارد.

قیمت کلکتور گرمایش  از کف

در بازار فعلی تأسیسات ایران، قیمت کلکتور گرمایش از کف نیوپایپ برای مدل‌های متداول ۶ تا ۸ خروجی معمولاً در بازهٔ حدود ۱ تا ۱٫۶ میلیون تومان دیده می‌شود، در حالی که مدل‌های کلکتور برند BTS با طراحی مدولار یا پله‌ای ممکن است از ۵۰۰ هزار تومان شروع شده و تا چند میلیون تومان برسند. کلکتورهای برقی گرمایش از کف (دارای المنت داخلی) به دلیل داشتن قطعات الکتریکی و کنترل بیشتر، گران‌ترند و قیمت آن‌ها می‌تواند از ۲ تا ۵ میلیون تومان یا بیشتر باشد. در مورد کلکتور پکیج که برای تقسیم جریان بین پکیج و گرمایش از کف طراحی می‌شوند، قیمت‌ها معمولاً در محدوده‌ای نزدیک به کلکتورهای فلزی متوسط قرار دارند. برندهایی مانند سوپرپایپ (Superpipe) نیز کلکتورهایی تولید می‌کنند که قیمت آن‌ها می‌تواند بین مدل‌های پلیمری و فلزی قرار گیرد، مثلاً احتمالاً در حدود ۱٫۵ تا ۳ میلیون تومان. در نهایت کلکتور ترموستاتیک گرمایش از کف به دلیل داشتن عملکرد کنترل دمای خودکار برای هر مدار، جزء گران‌ترین گزینه‌ها محسوب می‌شود و ممکن است قیمت آن در آغاز از ۵ تا ۱۰ میلیون تومان باشد.

جدول قیمت انواع کلکتور گرمایش از کف (به‌روزشده پاییز ۱۴۰۴)

نوع کلکتور	برند	تعداد خروجی	محدوده قیمت (تومان)	توضیحات
کلکتور گرمایش از کف نیوپایپ	نیوپایپ (Newpipe)	۶ تا ۸ خروجی	۱,۰۰۰,۰۰۰ تا ۱,۶۰۰,۰۰۰	مدل پلیمری و برنجی، کیفیت بالا و ساخت ایران
کلکتور گرمایش از کف BTS	BTS	۶ تا ۸ خروجی	۵۰۰,۰۰۰ تا ۱۲,۰۰۰,۰۰۰	از مدل ساده تا پله‌ای مدولار
کلکتور برقی گرمایش از کف	متنوع (اروپایی و چینی)	۴ تا ۱۲ خروجی	۲,۰۰۰,۰۰۰ تا ۵,۰۰۰,۰۰۰	دارای المنت و کنترل الکتریکی دما
کلکتور پکیج گرمایش از کف	نیوپایپ / بارلی / BTS	۴ تا ۸ خروجی	۱,۰۰۰,۰۰۰ تا ۲,۵۰۰,۰۰۰	برای اتصال پکیج و گرمایش از کف
کلکتور گرمایش از کف سوپرپایپ	سوپرپایپ (Superpipe)	۶ تا ۱۰ خروجی	۱,۵۰۰,۰۰۰ تا ۳,۰۰۰,۰۰۰	دوام بالا و مناسب پروژه‌های خانگی
کلکتور ترموستاتیک گرمایش از کف	آلپکس / ریهاو / BTS	۶ تا ۱۲ خروجی	۵,۰۰۰,۰۰۰ تا ۱۰,۰۰۰,۰۰۰	دارای کنترل دما برای هر مدار، مدل لوکس و حرفه‌ای

نحوه تعویض شیر بالای رادیاتور شوفاژ

تعمیر و  تعویض  کلکتور گرمایش از کف

ممکن است به مرور زمان خرابی هایی را در برخی موارد مشاهده کنیم. معمولا نشتی از کلکتورها پس از گذشت 10 سال یا بیشتر ممکن است دیده شوند. در صورت بروز خوردگی منجر به نشتی کلکتور بایستی تعویض شود.

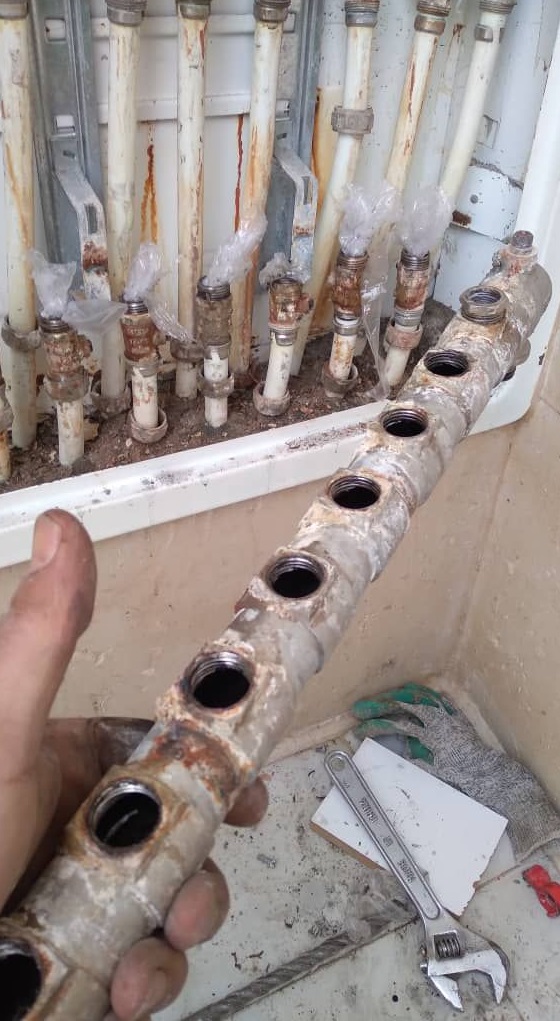

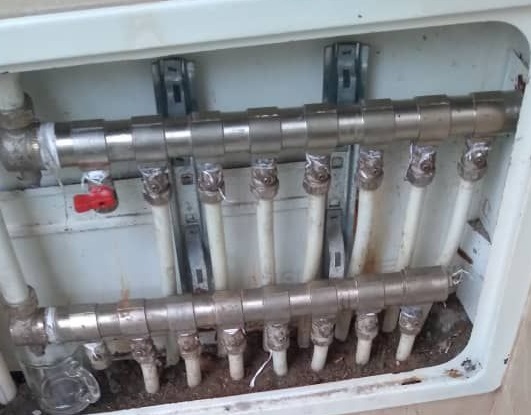

در شکل زیر یک کلکتور که از حالت آب بندی خارج شده و نیاز به تعویض دارد را مشاهده میکنید.

تحلیل و مقایسه قیمت انواع کلکتور گرمایش از کف

قیمت کلکتور گرمایش از کف به‌طور مستقیم به جنس بدنه، برند سازنده، تعداد خروجی‌ها و نوع تنظیم دما بستگی دارد. به‌عنوان مثال، کلکتورهای پلیمری مانند مدل‌های نیوپایپ و سوپرپایپ مقرون‌به‌صرفه‌ترند و برای ساختمان‌های مسکونی گزینه‌ای اقتصادی محسوب می‌شوند، در حالی که مدل‌های فلزی برنجی یا استیل مانند BTS یا آلپکس دوام بسیار بالاتری دارند و برای سیستم‌های بزرگ یا پروژه‌های تجاری مناسب‌ترند. کلکتورهای برقی و ترموستاتیک به‌دلیل داشتن سیستم کنترل هوشمند جریان و دما، بالاترین رده قیمتی را دارند و معمولاً در خانه‌های مدرن یا ویلاهای لوکس استفاده می‌شوند. در مجموع، اگر هدف صرفه‌جویی در هزینه نصب و نگهداری باشد، کلکتور پلیمری نیوپایپ یا سوپرپایپ انتخابی منطقی است؛ اما اگر پایداری حرارتی، کنترل دقیق و عمر طولانی اهمیت دارد، مدل‌های استیل یا ترموستاتیک بهترین گزینه خواهند بود. برای دستیابی به تعادل میان قیمت و کیفیت نیز می‌توان از کلکتورهای فلومتردار برنجی BTS استفاده کرد که هم قابلیت تنظیم دقیق جریان را دارند و هم دوام بالایی در برابر فشار و خوردگی ارائه می‌دهند.

تنظیم و بالانس مدارها

بعد از نصب و تست، نوبت به تنظیم دبی مدارها می‌رسد.
برای هر فضا (اتاق، سالن، سرویس) باید مقدار جریان متناسب تنظیم شود. در مدارهای طولانی‌تر، شیر دبی بیشتر باز می‌ماند و در فضاهای کوچک‌تر کمتر.

در کلکتورهایی که دبی‌سنج دارند، تنظیم به‌صورت چشمی انجام می‌شود. مقدار جریان مناسب برای هر مدار معمولاً بین ۱ تا ۳ لیتر در دقیقه است.

خطاهای متداول در نصب کلکتور گرمایش از کف

طبق داده‌های فنی NextLevel UFH، رایج‌ترین اشتباهات نصاب‌ها عبارت‌اند از:

1. انتخاب کلکتور با تعداد خروجی کمتر از مدارها

2. نصب در محل غیرقابل دسترس (زیر کابینت یا گوشه‌های بسته)

3. عدم انجام تست فشار پیش از بتن‌ریزی

4. عدم تنظیم بالانس مدارها

5. اشتباه در اتصال رفت و برگشت

6. استفاده از اکچویتور غیرسازگار با ولتاژ سیستم

برای جلوگیری از این خطاها، پیشنهاد می‌شود از خدمات نصب تخصصی برندهایی مانند تاسیسات تهران پایپر استفاده کنید که مطابق با استانداردهای EN 1264 و BS 5955 کار می‌کنند.

نگهداری و سرویس کلکتور گرمایش از کف

عملکرد پایدار سیستم وابسته به سرویس دوره‌ای کلکتور است. هر ۶ تا ۱۲ ماه باید اقدامات زیر انجام شود:

• هواگیری سیستم

• بررسی نشتی در اتصالات

• تمیز کردن شیرهای تنظیم دبی

• تست اکچویتورها و عملکرد ترموستات‌ها

• شستشوی مدارها در صورت کاهش جریان آب

در صورت مشاهده نوسان دمایی بین فضاها، احتمالاً یکی از مدارها مسدود یا کلکتور نیاز به تنظیم مجدد دارد.

نکات اجرایی و ایمنی مهم

1. همیشه کلکتور را روی دیوار خشک و مستحکم نصب کنید.

2. در زمان بتن‌ریزی کف، مدارها باید تحت فشار باشند.

3. از نصب کلکتور در حمام یا فضای مرطوب خودداری کنید مگر با جعبه ضدآب.

4. از دمای بیش از ۴۵ درجه برای آب رفت جلوگیری کنید.

5. همیشه قبل از راه‌اندازی نهایی، از صحت عملکرد شیرها و پمپ اطمینان حاصل کنید.

هزینه نصب کلکتور گرمایش از کف

هزینه نصب به عوامل مختلفی بستگی دارد:

• برند و تعداد خروجی کلکتور

• نوع پمپ و شیرآلات مورد استفاده

• تعداد مدارها و متراژ لوله‌کشی

• محل نصب و نوع پوشش کف

در سال ۱۴۰۴، میانگین هزینه نصب کلکتور گرمایش از کف در تهران توسط تاسیسات تهران پایپر بین ۱٫۵ تا ۲٫۵ میلیون تومان برای هر واحد متغیر است (بدون احتساب قیمت تجهیزات).

نصب کلکتور گرمایش از کف مهم‌ترین مرحله در اجرای سیستم گرمایش از کف است. هرگونه خطا در این بخش می‌تواند عملکرد کل سیستم را مختل کند. با انتخاب محل مناسب، رعایت استانداردها، تست فشار و تنظیم دقیق مدارها، می‌توان سیستمی پایدار و کم‌مصرف ایجاد کرد.
اگر قصد اجرای این سیستم در ساختمان خود را دارید، تیم تاسیسات تهران پایپر آماده ارائه خدمات نصب، سرویس و تنظیم کلکتور گرمایش از کف با بهترین تجهیزات روز دنیا است.

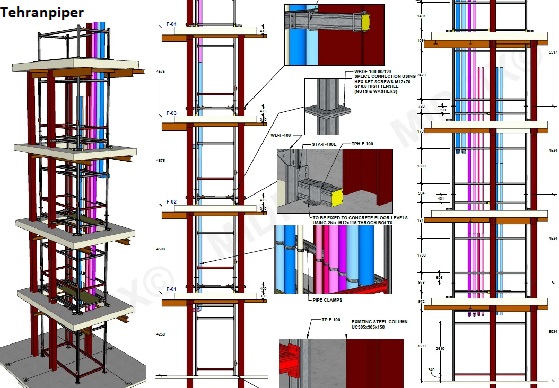

رایزر تاسیسات چیست و چه کاربردی دارد؟

رایزر تاسیسات در ساختمان به مسیرهای عمودی گفته می‌شود که برای انتقال لوله‌ها، کابل‌ها و سایر اجزای سیستم‌های تأسیساتی بین طبقات مختلف استفاده می‌شوند. درواقع رایزرها شریان‌های عمودی ساختمان هستند که آب، فاضلاب، گرمایش،آتش نشانی و  برق و حتی تهویه را بین طبقات جابه‌جا می‌کنند.
این رایزرها معمولاً درون فضایی به نام شفت رایزر قرار می‌گیرند تا ضمن محافظت از لوله‌ها و کابل‌ها، دسترسی آسانی برای تعمیر و بازرسی فراهم شود.
اهمیت طراحی اصولی رایزر در افزایش عمر تأسیسات، جلوگیری از نشتی و ایمنی ساختمان بسیار بالاست و هرگونه خطا در اجرا می‌تواند منجر به مشکلاتی مانند ترکیدگی، نشت، یا افت فشار شود.

امیدواریم تا پایان این مقاله کاملا بفهمید که رایزر چیست و چه کارهای انجام میدهد.

انواع رایزر در ساختمان

رایزرها بر اساس نوع سیستم تأسیساتی به چند گروه اصلی تقسیم می‌شوند:

• رایزر فاضلاب: برای انتقال فاضلاب و آب خاکستری از طبقات به لوله اصلی فاضلاب

• رایزر آب: برای توزیع آب سرد و گرم بین طبقات ساختمان

• رایزر شوفاژ: برای انتقال آب گرم موتورخانه به رادیاتورهای طبقات

• رایزر برق: برای عبور کابل‌های برق، تلفن، اینترنت و سیستم‌های امنیتی

• رایزر تهویه یا دودکش: برای خروج گازهای حاصل از احتراق یا تهویه هوا

هر یک از این رایزرها باید با متریال مناسب و مطابق استانداردهای تأسیسات مکانیکی و الکتریکی طراحی و اجرا شوند.

نصب کلکتور گرمایش از کف

 رایزر فاضلاب چیست و چگونه کار می‌کند؟

رایزر فاضلاب یکی از اجزای حیاتی سیستم لوله‌کشی ساختمان است که وظیفه جمع‌آوری و انتقال فاضلاب از طبقات مختلف به شبکه اصلی فاضلاب شهری را بر عهده دارد.
این لوله معمولاً به‌صورت عمودی در امتداد طبقات اجرا می‌شود و به لوله‌های افقی هر واحد متصل است.
در بالاترین نقطه رایزر، لوله وِنت (Vent) نصب می‌شود تا از ایجاد فشار منفی و مکش در سیستم جلوگیری کند.

در ساخت رایزر فاضلاب معمولاً از لوله‌های پوش‌فیت یا پلیکا (PVC) استفاده می‌شود، زیرا در برابر خوردگی مقاوم و دارای سطح صاف داخلی هستند که مانع گرفتگی می‌شود.
یکی از نکات کلیدی در اجرای رایزر فاضلاب، استفاده از زانوهای نرم با زاویه ۴۵ درجه و بست‌های نگهدارنده استاندارد است تا از لرزش و صدای عبور آب جلوگیری شود.

همچنین محل عبور رایزر فاضلاب باید عایق‌کاری صوتی شود تا صدای جریان فاضلاب از طبقات بالا به طبقات پایین منتقل نگردد. در ساختمان‌های بلند، گاهی از شفت رایزر دوبل استفاده می‌شود تا سیستم تهویه و فاضلاب از هم جدا باشند و عملکرد بهتری داشته باشند.

نام اتصالات لوله کشی اب

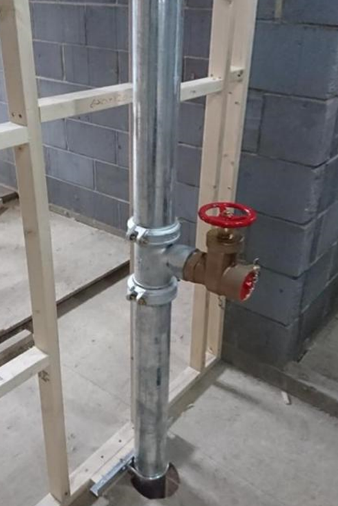

رایزر آب ساختمان و نقش آن در توزیع فشار

رایزر آب مسیر عمودی انتقال آب سرد و گرم در بین طبقات است و در سیستم‌های آب‌رسانی ساختمان نقشی حیاتی دارد. این رایزرها معمولاً از جنس پنج‌لایه، پلی‌اتیلن یا گالوانیزه هستند و از موتورخانه یا پمپ آب تا آخرین طبقه امتداد دارند.

طراحی رایزر آب باید به‌گونه‌ای انجام شود که فشار آب در تمام طبقات متعادل باشد. استفاده از لوله با قطر مناسب، شیر یک‌طرفه، عایق حرارتی و بست‌های استاندارد از نکات ضروری در اجرای رایزر آب است.
در ساختمان‌های بلند، سیستم بوستر پمپ و مخزن ذخیره معمولاً با رایزر آب ترکیب می‌شود تا آب با فشار یکنواخت به تمام طبقات برسد.

یکی از مشکلات رایج در رایزر آب، نشتی از اتصالات یا خوردگی لوله‌هاست که باید با بازرسی دوره‌ای و تعویض به‌موقع برطرف شود. در صورت اجرای اصولی، رایزر آب می‌تواند ده‌ها سال بدون مشکل کار کند و دمای آب گرم در تمام واحدها پایدار بماند.

رایزر شوفاژ و سیستم گرمایش مرکزی

رایزر شوفاژ مسیری است که آب گرم تولیدشده در موتورخانه یا پکیج مرکزی را به رادیاتورها و فن‌کوئل‌های هر طبقه منتقل می‌کند. این رایزر نقش مهمی در توزیع حرارت یکنواخت بین طبقات دارد.

در اجرای رایزر شوفاژ معمولاً از لوله‌های پنج‌لایه یا فولادی استفاده می‌شود. لوله رفت برای آب گرم و لوله برگشت برای بازگشت آب سرد به موتورخانه در کنار هم نصب می‌شوند.
رعایت فاصله مناسب بین رایزر رفت و برگشت، استفاده از بست و ساپورت فلزی مقاوم، و عایق‌کاری حرارتی برای جلوگیری از اتلاف انرژی بسیار مهم است.

در رایزر شوفاژ، نصب شیر هواگیری در بالاترین نقطه ضروری است تا از جمع شدن هوا و اختلال در گردش آب جلوگیری شود. همچنین در طراحی سیستم گرمایش مرکزی باید به بالانس حرارتی بین واحدها توجه شود تا دمای تمام طبقات یکنواخت بماند.

رایزر لوله‌های اطفای حریق و آتش‌نشانی

رایزر اطفای حریق یا Fire Riser یکی از حیاتی‌ترین بخش‌های سیستم‌های ایمنی ساختمان است که وظیفه انتقال آب تحت فشار به طبقات برای تغذیه شیرهای هیدرانت و اسپرینکلرها را بر عهده دارد. این رایزر معمولاً از لوله‌های فولادی گالوانیزه یا مانیسمان با ضخامت بالا ساخته می‌شود تا در برابر فشار زیاد و حرارت مقاوم باشد. رایزر آتش‌نشانی به سیستم پمپ مرکزی یا مخزن آب اضطراری متصل است و در هر طبقه دارای خروجی مخصوص برای اتصال شیلنگ آتش‌نشانی یا نازل اسپرینکلر است. در طراحی این سیستم باید مسیر رایزر کاملاً عمودی، بدون مانع و قابل‌دسترسی باشد تا در مواقع اضطراری عملکرد سریع و مؤثر داشته باشد. استفاده از شیر یک‌طرفه، فشارسنج، شیر تخلیه و تست دوره‌ای از الزامات استاندارد در اجرای رایزر اطفای حریق است. علاوه بر آن، رنگ‌آمیزی قرمز و نصب تابلوهای هشداردهنده برای شناسایی سریع مسیر رایزر در هنگام عملیات آتش‌نشانی الزامی است. اجرای اصولی و نگهداری منظم رایزر آتش‌نشانی، ضامن ایمنی جانی و مالی ساکنان در زمان بروز حریق است.

 رایزر برق در ساختمان

رایزر برق یا شفت برق یکی از بخش‌های کلیدی تأسیسات الکتریکی در ساختمان‌های چندطبقه است. این رایزر مسیر عبور کابل‌های برق، تلفن، اینترنت، سیستم اعلام حریق و حتی آنتن مرکزی را فراهم می‌کند.
برای افزایش ایمنی، رایزر برق درون شفت جداگانه‌ای اجرا می‌شود تا از تماس با لوله‌های آب و گاز جلوگیری گردد.

در ساختمان‌های مسکونی و اداری مدرن، رایزر برق معمولاً از لوله‌های PVC نسوز یا لوله فلزی گالوانیزه ساخته می‌شود تا در برابر حرارت و ضربه مقاوم باشند.
در اجرای آن باید فاصله استاندارد از رایزر فاضلاب و آب رعایت شود و درب‌های بازدید برای دسترسی در مواقع تعمیر یا ارتقا نصب گردد.

رعایت اصول سیم‌کشی، استفاده از کابل نسوز و سیستم ارتینگ مناسب از مهم‌ترین نکات ایمنی در طراحی رایزر برق محسوب می‌شود. در پروژه‌های بزرگ، این رایزرها به‌صورت ماژولار طراحی می‌شوند تا امکان افزودن مدارهای جدید در آینده وجود داشته باشد.

لوله کشی ۲۴ ساعته

نکات طراحی و اجرای رایزر تأسیسات

1. جانمایی صحیح شفت رایزر در پلان ساختمان برای دسترسی آسان و کاهش طول لوله‌ها

2. تفکیک رایزرها بر اساس نوع سیستم (آب، فاضلاب، برق، گاز) برای ایمنی بیشتر

3. استفاده از بست‌های ضد لرزش و عایق صوتی در رایزر فاضلاب

4. رعایت عایق‌کاری حرارتی در رایزر شوفاژ و آب گرم

5. اجرای دریچه بازدید استاندارد در هر طبقه برای دسترسی آسان به لوله‌ها

6. جلوگیری از عبور کابل برق و لوله گاز از یک شفت مشترک

7. تست فشار و نشتی پس از اجرای کامل رایزرها

مصالح و لوله‌های مورد استفاده در رایزرها

نوع رایزر	جنس لوله پیشنهادی	ویژگی‌ها
فاضلاب	پلیکا (PVC)، پوش‌فیت	مقاوم به خوردگی، نصب آسان
آب سرد و گرم	پنج‌لایه، پلی‌اتیلن، گالوانیزه	فشار بالا، طول عمر زیاد
شوفاژ	پنج‌لایه، فولادی، مانیسمان	مقاومت حرارتی بالا
برق	PVC نسوز، فلزی	ایمنی و جلوگیری از آتش‌سوزی

 اهمیت رعایت استاندارد در رایزر تأسیسات

مطابق مقررات ملی ساختمان (مبحث ۱۴ و ۱۵)، طراحی و اجرای رایزر تأسیسات باید با رعایت ایمنی، دسترسی، و جلوگیری از نفوذ صدا و بو بین طبقات انجام شود.
اجرای اصولی رایزر نه تنها باعث افزایش عمر لوله‌ها می‌شود بلکه از خطراتی مانند آتش‌سوزی، برق‌گرفتگی، نشت گاز و خرابی سیستم گرمایش جلوگیری می‌کند.
به‌ویژه در ساختمان‌های بلند، رعایت ضوابط فنی و کنترل دقیق مسیر عبور رایزرها از اهمیت ویژه‌ای برخوردار است.

لیست کامل نمایندگی‌های رسمی لوله آذین

 مهار و تثبیت رایزر تأسیساتی

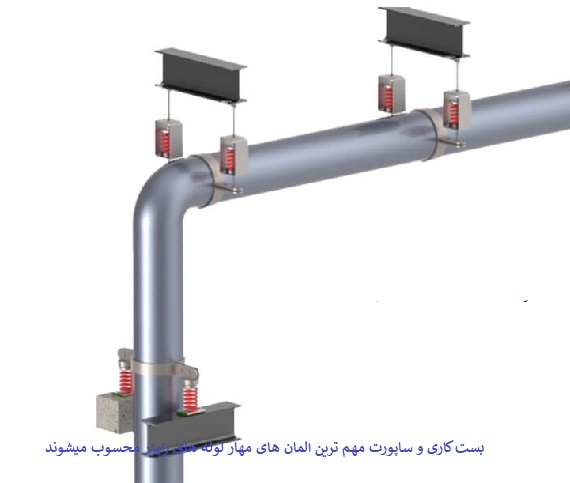

یکی از مهم‌ترین مراحل اجرای رایزر تأسیساتی، مرحله‌ی مهار و تثبیت لوله‌ها در مسیر عمودی است. از آنجا که رایزرها معمولاً از چندین طبقه عبور می‌کنند، در معرض ارتعاش، انبساط حرارتی و فشارهای مکانیکی قرار دارند؛ بنابراین باید به‌وسیله‌ی بست‌ها و ساپورت‌های فلزی استاندارد در فواصل مشخص به دیوار یا سازه مهار شوند. در مهار رایزر، انتخاب نوع بست (ثابت یا لغزنده) بسته به نوع لوله و کاربرد آن اهمیت دارد. مثلاً در رایزر شوفاژ باید امکان انبساط لوله فراهم شود، درحالی‌که در رایزر فاضلاب نیاز به مهار ثابت‌تری داریم تا از تغییر زاویه اتصالات جلوگیری شود. علاوه بر آن، نصب عایق حرارتی و ضد لرزش در اطراف لوله‌ها از انتقال صدا و حرارت به فضاهای مجاور جلوگیری می‌کند. رعایت فاصله‌ی استاندارد بین بست‌ها (معمولاً هر ۱ تا ۱.۵ متر) و استفاده از پایه‌های مقاوم در نقاط تغییر مسیر، از بروز شکستگی یا جداشدن لوله جلوگیری کرده و ایمنی و عمر رایزر تأسیساتی را تضمین می‌کند.
